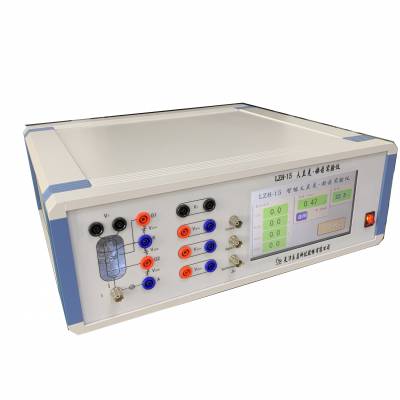

LZH-15  夫兰克-赫兹实验仪

实验内容：

1. 了解系统实时测控系统的一般原理和使用方法

2. 分析温度、灯丝电流等因素对 F-H 实验曲线的影响

3. 通过测定氩原子的***激发电位，证明原子能级的存在

主要配置和参数：

1、 采用液晶触摸显示屏式结构，功耗：450mA，5V；接口方式：10pin_1.00mm ffc；串口模式：3.3Vcmos/232；工作电压：5--12V；ESD 能力：8KV；操作便捷、可直接操作和读数，直观便捷

2、 主机电箱：一体成型组合式高强度硬质铝合金箱体，拆卸便捷，美观大方；尺寸：145*427*380.

3、 氩管式实验管，留有透明窗口，可直接观察；且配有温控装置，为实验的稳定性提供了***性

4、 电源电压：220V，50Hz 电源电流：0.***；延迟保险

5、 电流量程：1uA 或 10uA 档；灯丝电源电压：3～4. 5V；VG1K 电压：1～3V；VG2A电压：5～8V；VG2K 电压：≤100.0V

6、 氩管：内部为直径 16mm 圆筒状铝板做成的，具备栅极，为镍丝烧制而成，镍丝之间距离为 0.75mm，阴极用发射电子较强的材料制成，高温除气和抽空。

7、 夫兰克一赫兹管的灯丝电压、***栅极电压、拒斥电压、***栅极电压等由程控直流稳压电源提供，可由实验仪彩色液晶屏上直接手动设定

8、 程控直流微电流表测量板极电流，测量范围为 1uA～1mA，共有四档，测量数据可从彩色液晶屏上直接读出
