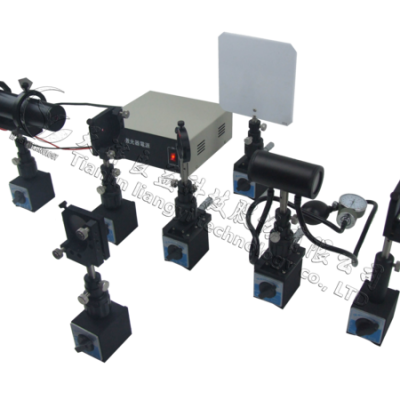

LZH-26  自组式光学综合实验

仪器简介：

    此光学实验为开放实验组合，不同于以往的整机整套概念的实验设备，而是采用功能化、 模块化设计，提供各个具有独特功能的零部件，由学生或老师自由设计实验方案，选择、搭 配、组装各个零部件已完成实验方案。旨在培养学生的主动思考能力，动手能力和发散性思 维；在学生创新、***能力的培养方面提供很好的平台；为教师的科研提供了便利的条件。

实验内容：

1、用自准法测薄凸透镜焦距；2、用贝塞耳法（两次成像法）测薄凸透镜焦距；3、由物象放大率测目镜焦距；4、由物距－像距法测凹透镜焦距；5、透镜组节点和焦距的测定；6、自组投影仪；7、测自组望远镜的放大率；8、自组带正像棱镜的望远镜；9、测自组显微镜的放大率；10、杨氏双缝实验；11、菲涅耳双棱镜干涉；12、菲涅耳双镜干涉；13、劳埃德镜干涉；14、牛顿环；15、用干涉法测定空气折射率；16、夫琅禾费单缝衍射；17、夫琅禾费圆孔衍射；18、菲涅耳单缝和圆孔衍射；19、直边菲涅耳衍射；20、光栅衍射；21、光栅单色仪；22、偏振光的产生和检验；23、全息照相；24、制做全息光栅；25、阿贝成像原理和空间滤波；26、θ调制。

主要配置和参数：

1、白光源（6V15W）、小照明灯（DC3V）、低压钠灯（20W）、低压汞灯（20W）、氦氖激光器（1.5mW）

2、三维平移、二维平移、升降调节、通用底座

3、光学元件：f&＃39;=4.5/6.2/34/45/50/70/105/150/190/225/300/-100mm；球面反射镜 f&＃39;=302 或 f&＃39;=500，镀铝；平面反射镜Φ36*4

4、各种光栅：透射光栅 20L/mm，正交光栅 20L/mm，反射光栅 1200L/mm

5、波片类：1/2、1/4 波片（λ=632.8nm,石英晶体带框）

6、分束器：Φ36*4；7:3,5:5

7、分划板及微分尺：1/5、1/10mm，胶片带框

8、侧目微镜：量程 8mm,1%(卸下物镜筒即测微目镜），d=1.15 或 1.35mm，带框

9、60°三棱镜、正像棱镜、幻灯片、透光十字、牛顿环、菲涅耳双镜、冰洲石及转动架、θ调制板、网格字、透镜光阑、物屏、劳埃德镜、双棱镜、偏振片、白板、毫米尺

10、狭缝：单面可调，单面可旋转；360°，带转臂

11、光学调整架：普通、光源二维架、X 轴旋转二维架、可变口径二维架；光栅转台、节点架、测微目镜架、双棱镜架、45°玻璃架、多孔架、载物台、三维调节架、纸板架、可调圆孔光栏，小二维台、小弹簧夹支架、牛顿环直立支架、零级滤波器、频谱滤波器、透镜架、延伸架、干版架、二维干版架、方形毛玻璃架；电源线、气室、全息干板、白屏、带支座标尺；二维可调，可调范围±10°，调制精度 0.1°；旋转可调，范围 360°，调制精度 0.1°。调整架：四维可调，可调范围±10°，调制精度 0.1°；上下可调范围 10mm，调制螺距 0.5mm。

12、光学元件 BK7 A 级精密退火材料，焦距±2%，直径-0.2mm，中心偏差 3′，光圈1-5；局部误差 0.2-0.5，面粗糙度 60/40（Scratch/Dig），氟化镁增透膜镀膜，有效孔径 90%

13、光学平台(选配）：尺寸：1200*800*800；该光学平台采用双层减振装置的平板工作台，平板工作台采用导磁镍合不锈钢材料。配合磁力底座的使用可以在任意位置固定器件表面阵列 M6 螺纹孔，25mm 或 50mm 间隙尺寸可供选择，方便安装固定器件；平台特点主要有：优质高导磁不锈钢面板；25*25 M6 安装螺孔方阵；隔振层面、固有频率低、隔振性能好，且带柜体桌面式支撑，柜门、抽屉打开，可存放实验附件及零部件。
