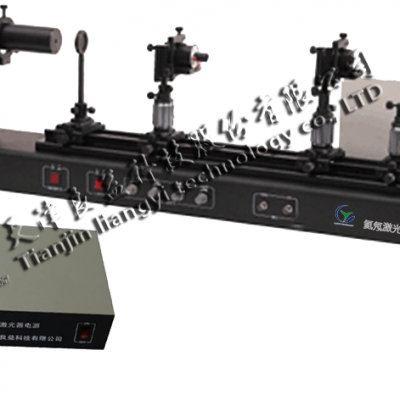

LGT-9  氦氖激光器模式分析实验仪

仪器简介：

    LGT-9氦氖激光器具有计算机控制，界面显示，自动记录干涉图谱，高分辨率，低噪声影响，高灵敏度，快速响应的光电接收器等特点，采用模式清晰的氦氖激光器做光源，光路易调、稳定、精度高等性能；是以几支具有不同模式的He-Ne激光器为例，从它们展示出的频谱结构入手，来和研究激光器不同的纵模、不同的横模所具有的场分布特征，从而得出纵横个数、纵模频率间隔、横模个数、横模频率间隔、横模模序等结果。

实验内容：

1、了解激光器模的形成及特点，加深对其物理概念的理解

2、通过测试分析，掌握模式分析的基本方法

3、对本实验使用的重要分光仪器一共焦球面扫描干涉仪，了解其原理、性能，学会正确的使用

主要配置和参数：

1、光学专用导轨：高强度耐磨耐腐蚀氧化铝合金导轨，表面喷砂处理，寿命强，便于使用，尺寸：1000*214mm

2、锯齿波发生器：输出正弦波调制幅度：0-250V连续可调输出直流偏置电压：0-250V连续可调，输出频率：20-50Hz

3、氦氖激光器：谐振腔曲率半径：前腔R=∞,后腔R=1m,腔长246mm,中心波长632.8nm, 输出功率≤1.5mW,两支激光管共用一个电箱

4、滑动底座：滑动座（1），滑动座（2），滑槽组

5、共焦球面扫描干涉仪：腔长：20.56mm,凹面反射镜曲率半径：R=20.56mm,凹面反射镜反射率：***精细常数>100,由光谱范围：3.75GHz

6、其他：光阑，白屏，高速放大接收器
