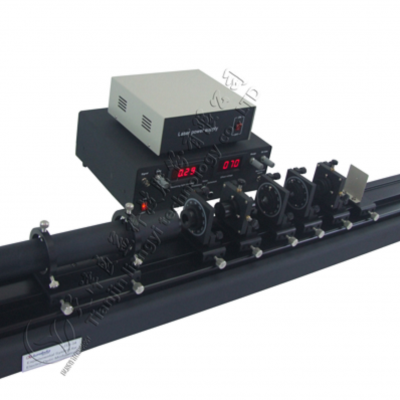

LGT-11  晶体电光调制实验仪

仪器简介：

当给晶体或液体加上电场后，该晶体或液体的折射率发生变化，这种现象成为电光效应。电光效应在工程技术和科学研究中有许多重要应用，它有很短的响应时间(可以跟上频率为1010Hz的电场变化)，可以在高速摄影中作快门或在光速测量中作光束斩波器等。在激光出现以后，电光效应的研究和应用得到迅速的发展，电光器件被广泛应用在激光通讯、激光测距、激光显示和光学数据处理等方面。通过利用典型的LiNbO3晶体横向电光效应原理，调制激光振幅从而掌握晶体电光调制的原理和实验方法。学会用简单的实验装置测量晶体半波电压，电光常数。观察电光效应引起的晶体光学特性的变化和会聚偏振光的干涉现象。进行激光通信演示实验。

实验内容：

1、显示电光调制波形，观察电光调制现象

2、 测量电光晶体的半波半电压，计算电光常数

3、 进行电光调制的光通讯演示实验

主要配置和参数：

1、光源： 氦氖激光器，带有配套电源，电源尺寸：200*180*72mm，镇流电阻：24K/ 2W，输出电压：DC1000—1500V，输入电压：AC.220V±10V   50Hz

2、实验导轨：1m光学导轨；硬质合金铝导轨，采用抗氧化防腐处理，尺寸：1000*114*30mm，直线度0.1mm。

3、滑座：一维滑座、二维滑座。

4、调光准直器：为调试设备作为参考及标准，大大提高了设备调试的准确性及高效性

5、偏振片：通光孔径φ16mm；

6、光电接收器：PIN光电池

7、旋转架：最小刻度1°

8、其它：格兰棱镜，有源音箱、波片、偏振片等
